Ho costruito questo tastatore per utilizzarlo con la mia MPCNC.
L’ho realizzato grazie alla mia Stampante 3D per poter essere il più piccolo possibile.

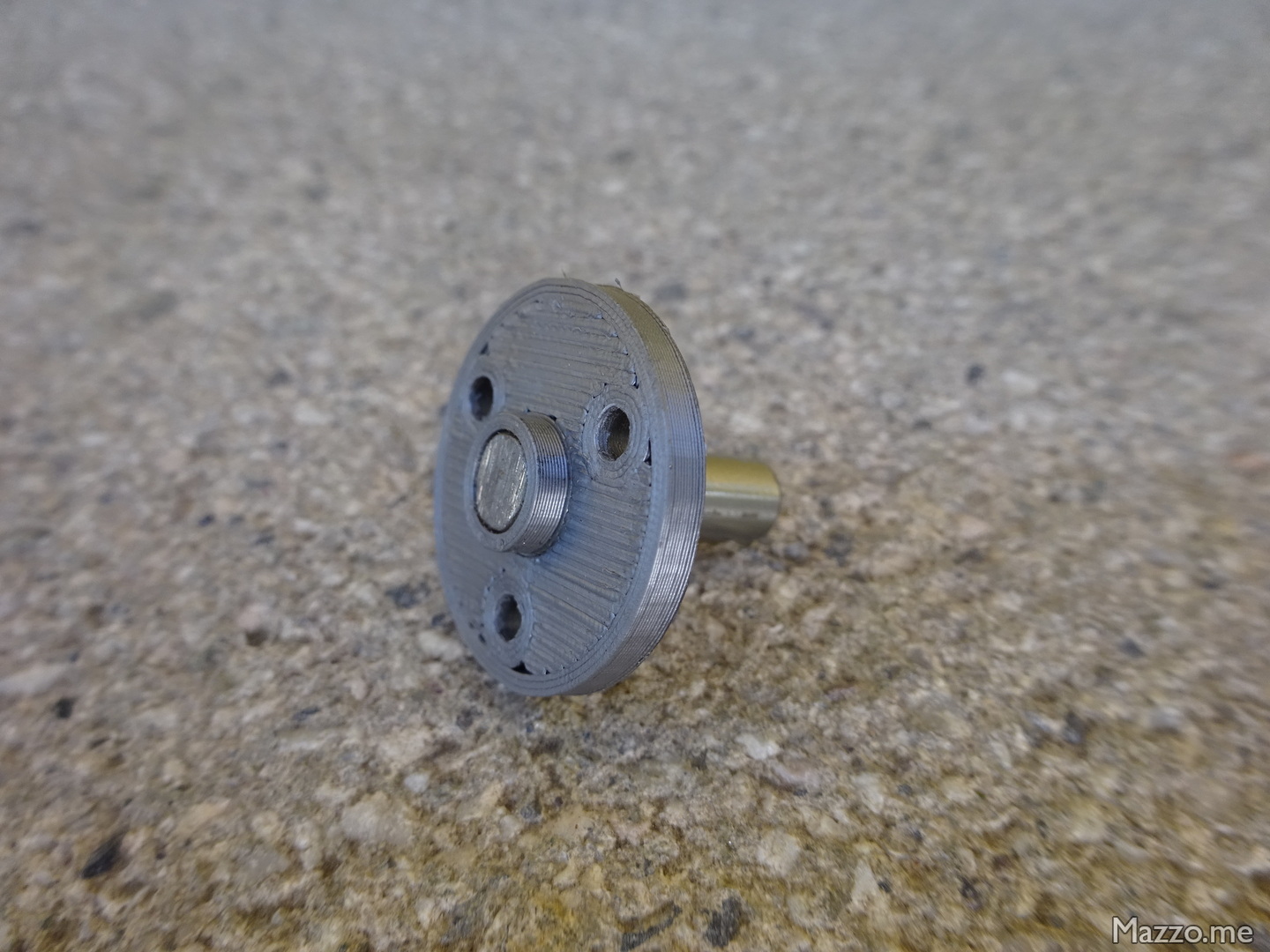

È composto da una parte superiore che viene fissata al mandrino della CNC:

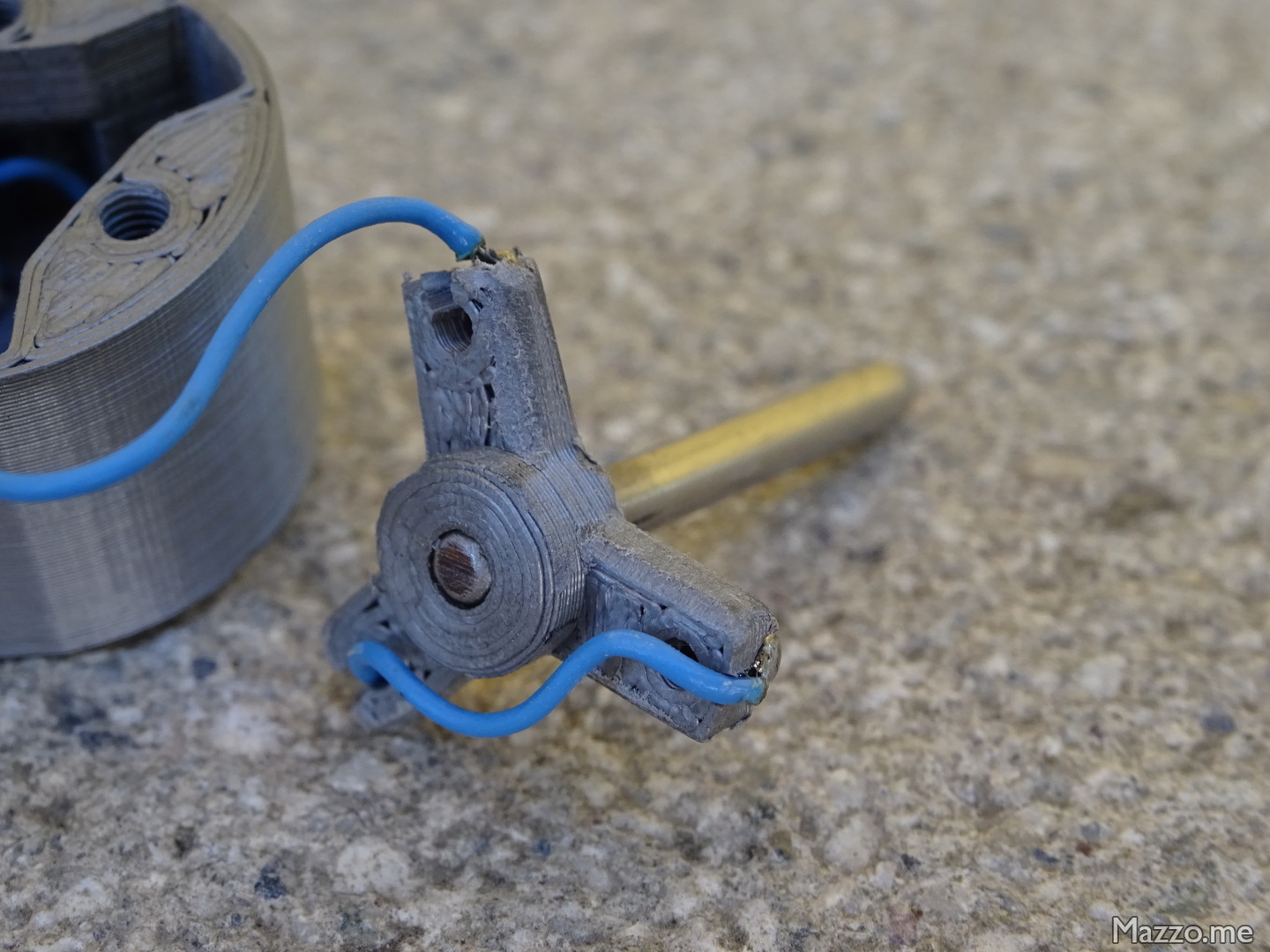

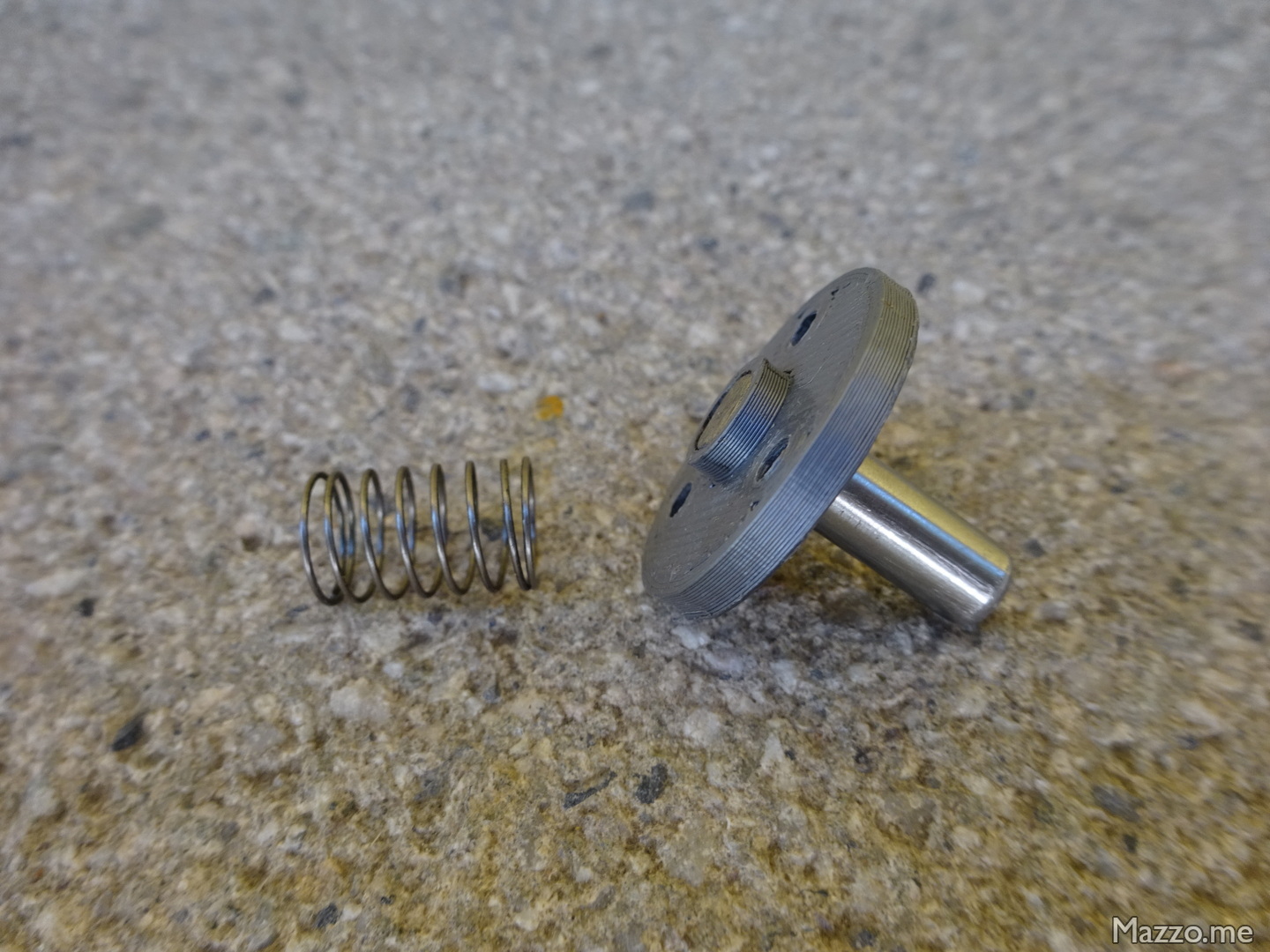

Su cui appoggia una molla che spinge la sonda verso il basso:

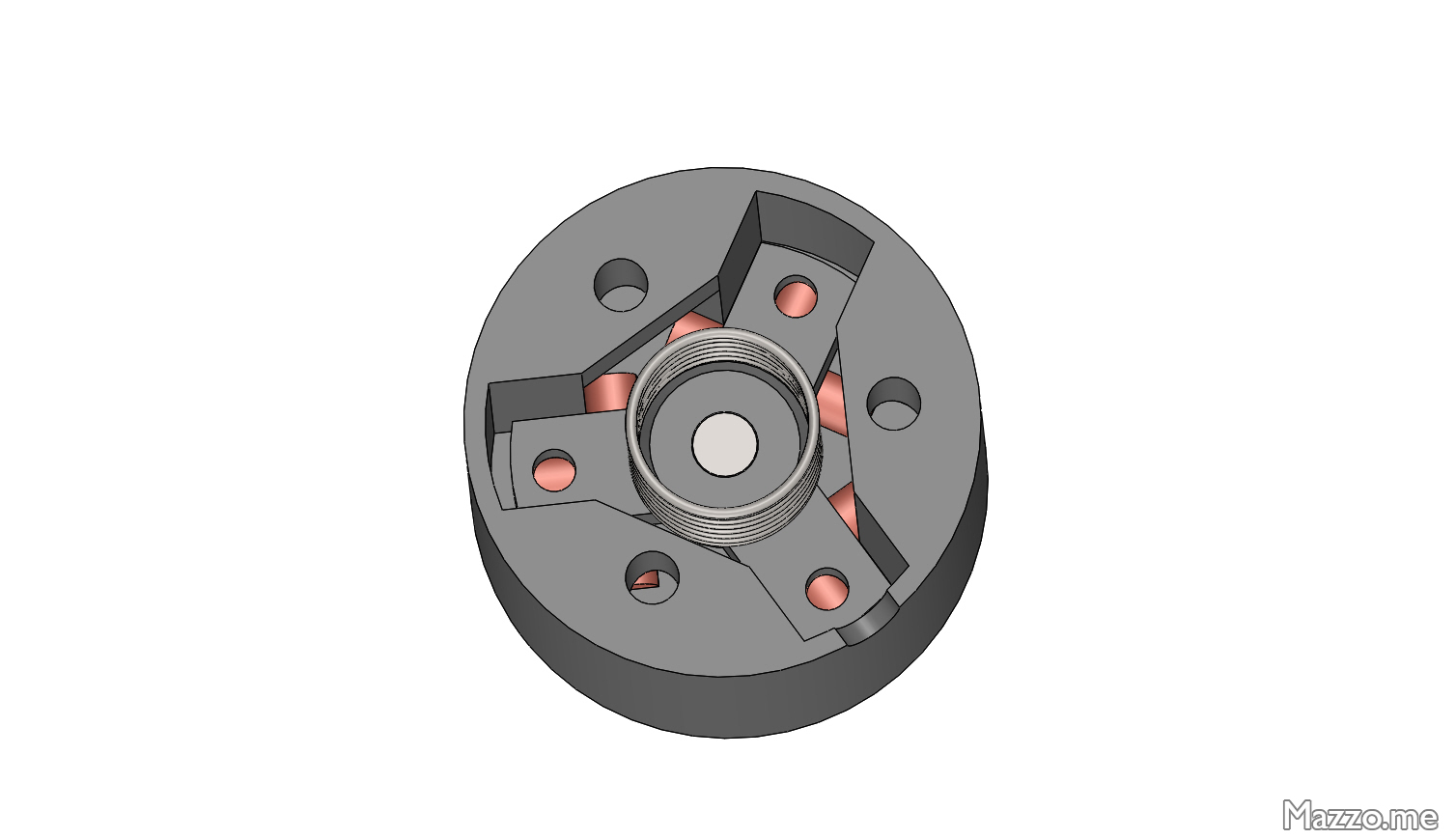

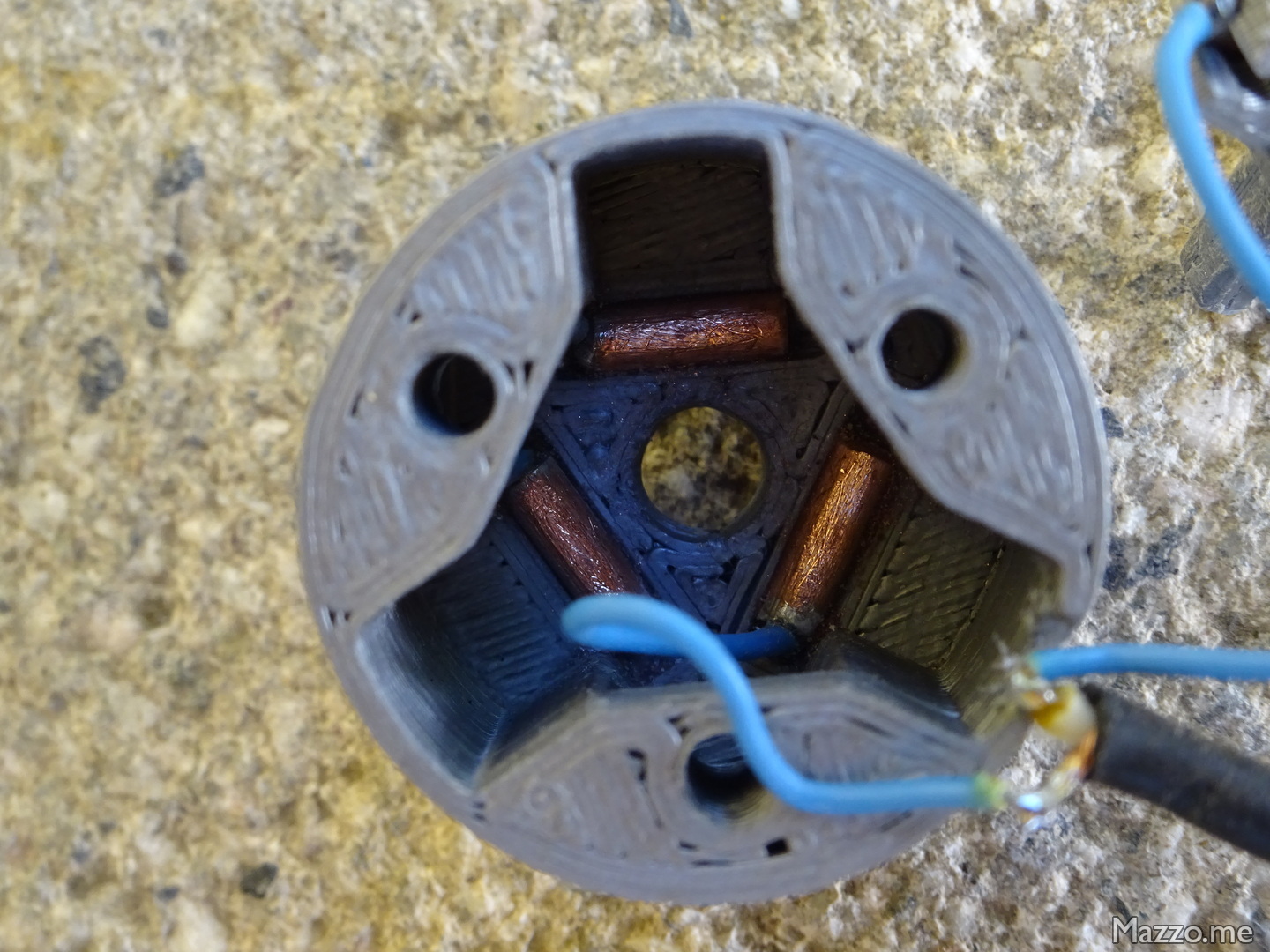

Per poter ridurre gli ingombri e avere la certezza che tutti i contatti appoggino correttamente ci sono solo tre contatti all’interno:

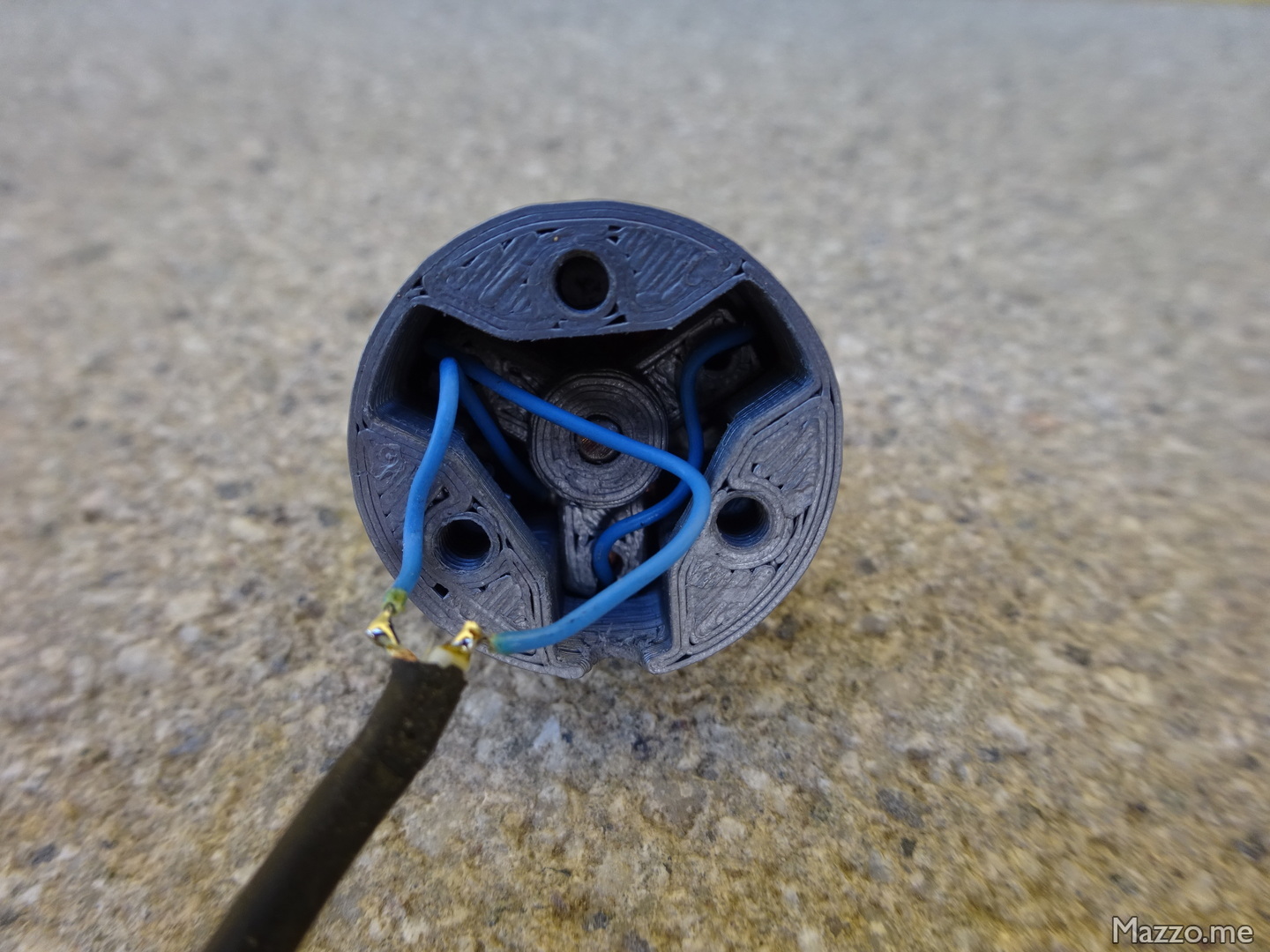

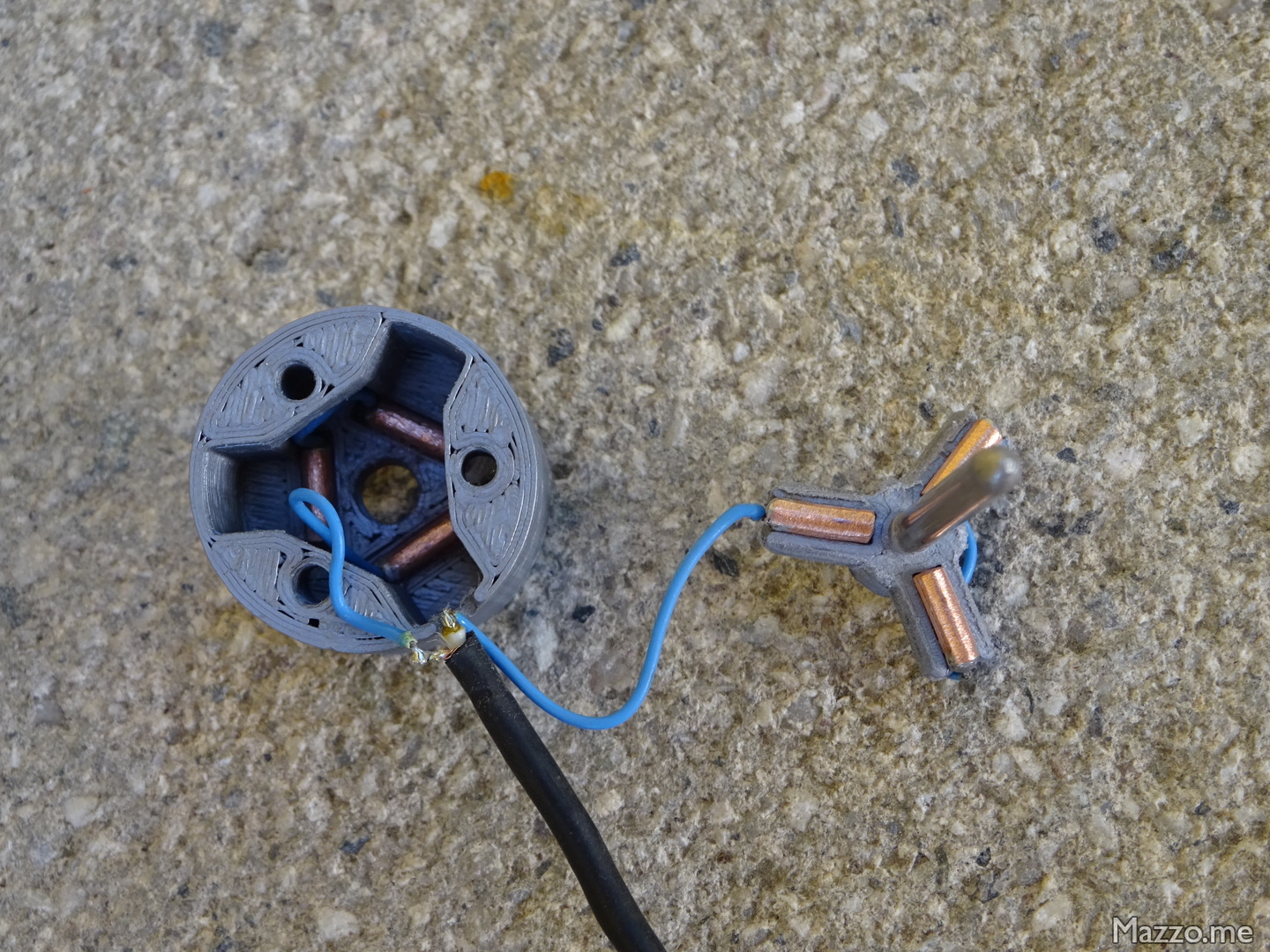

Per questo il corpo e la sonda sono collegati allo stesso cavo:

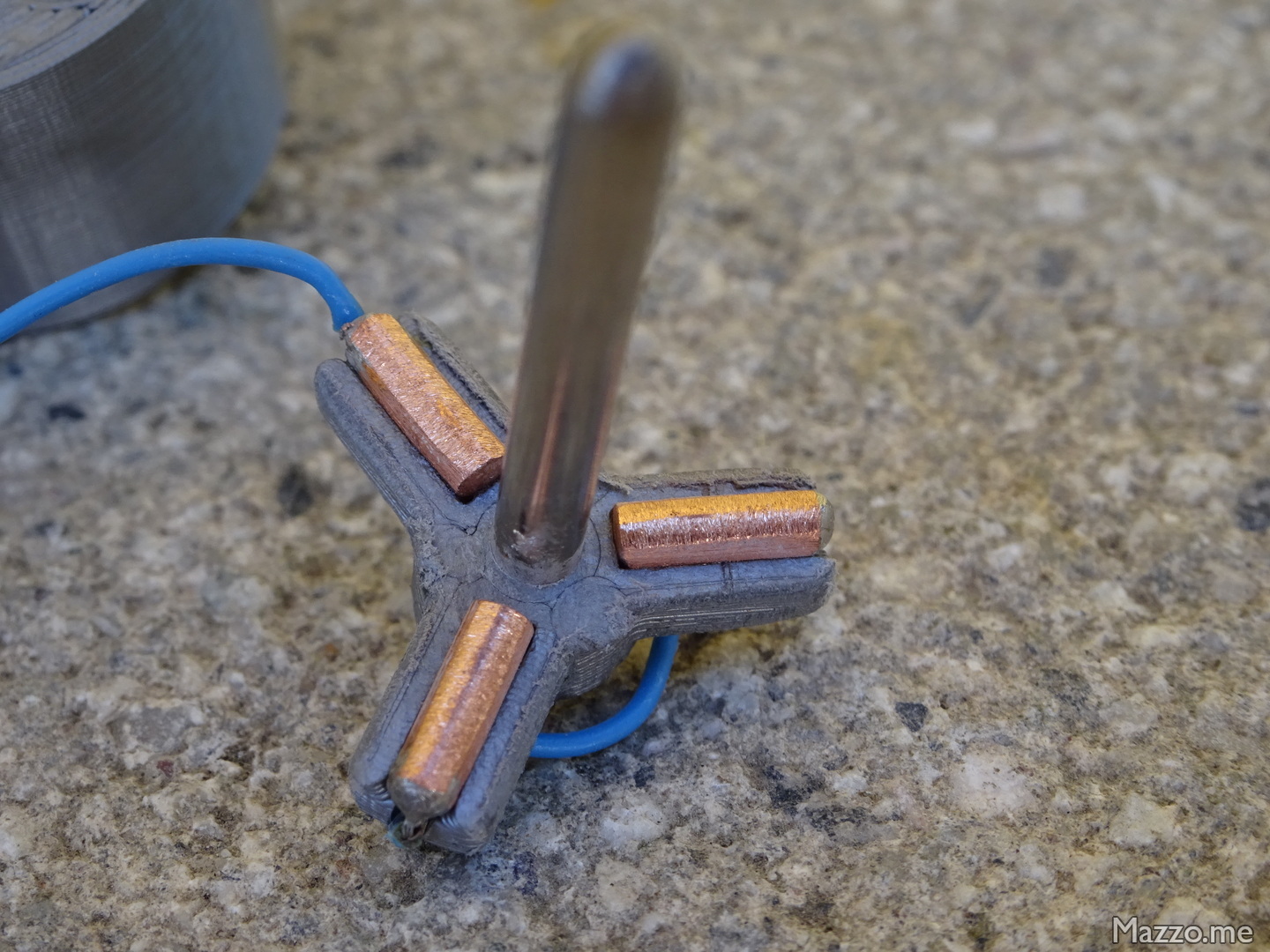

I contatti sono realizzati con un tondino di rame:

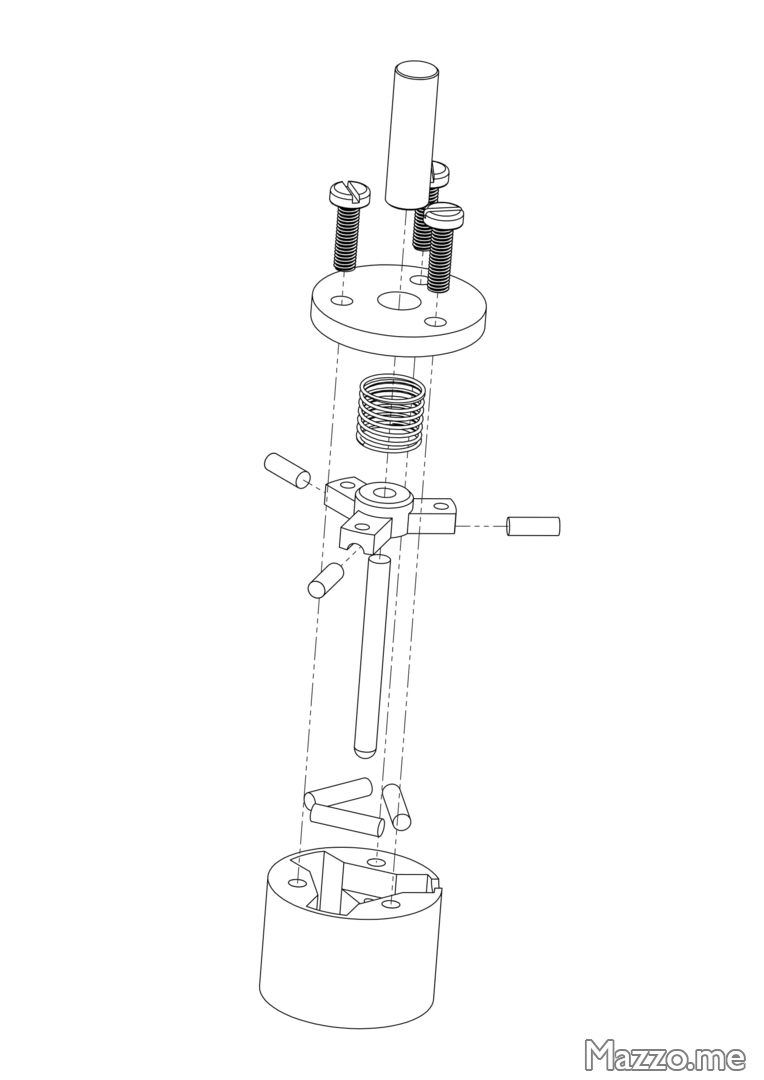

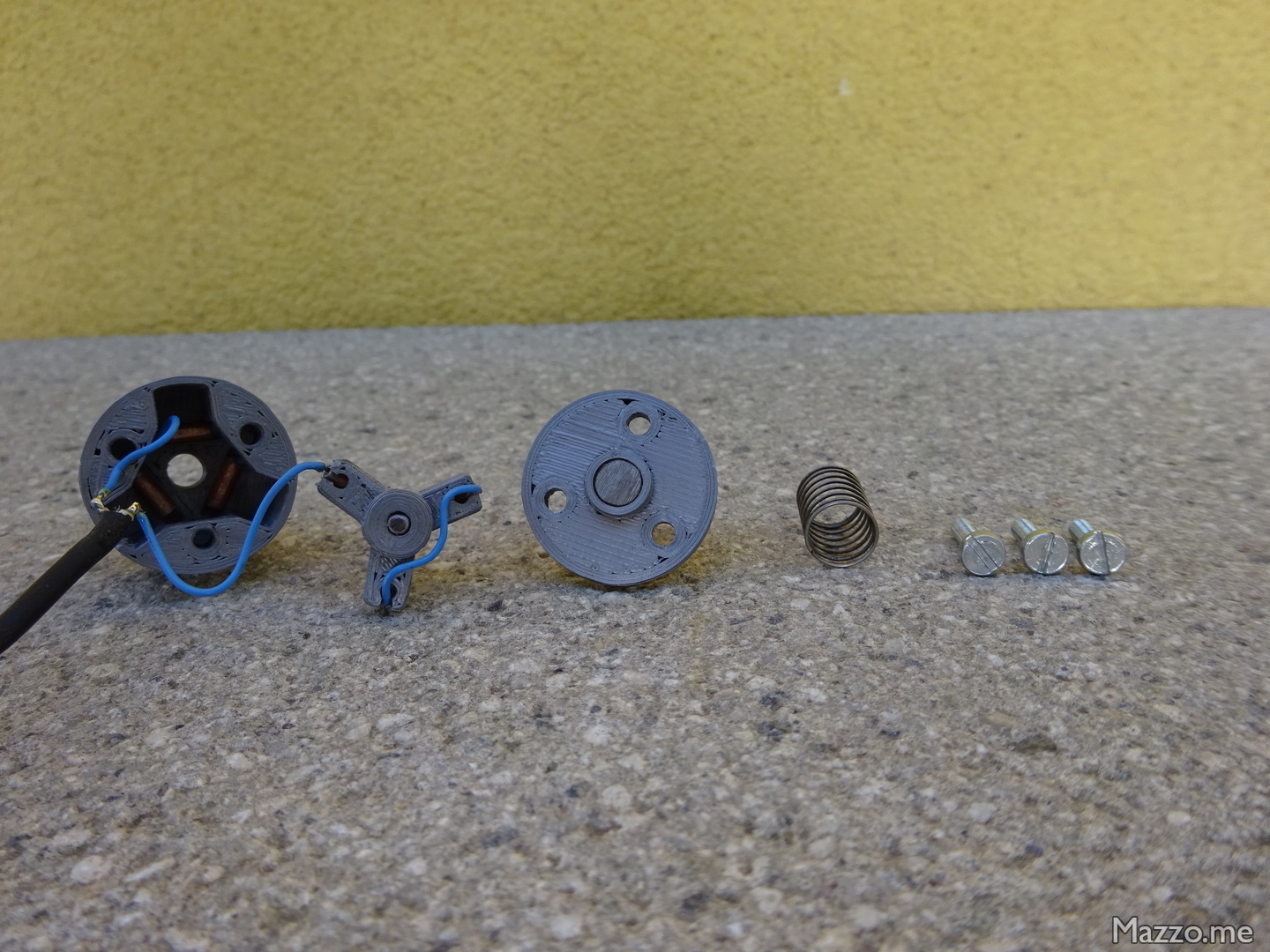

Il sistema è composto da pochi pezzi:

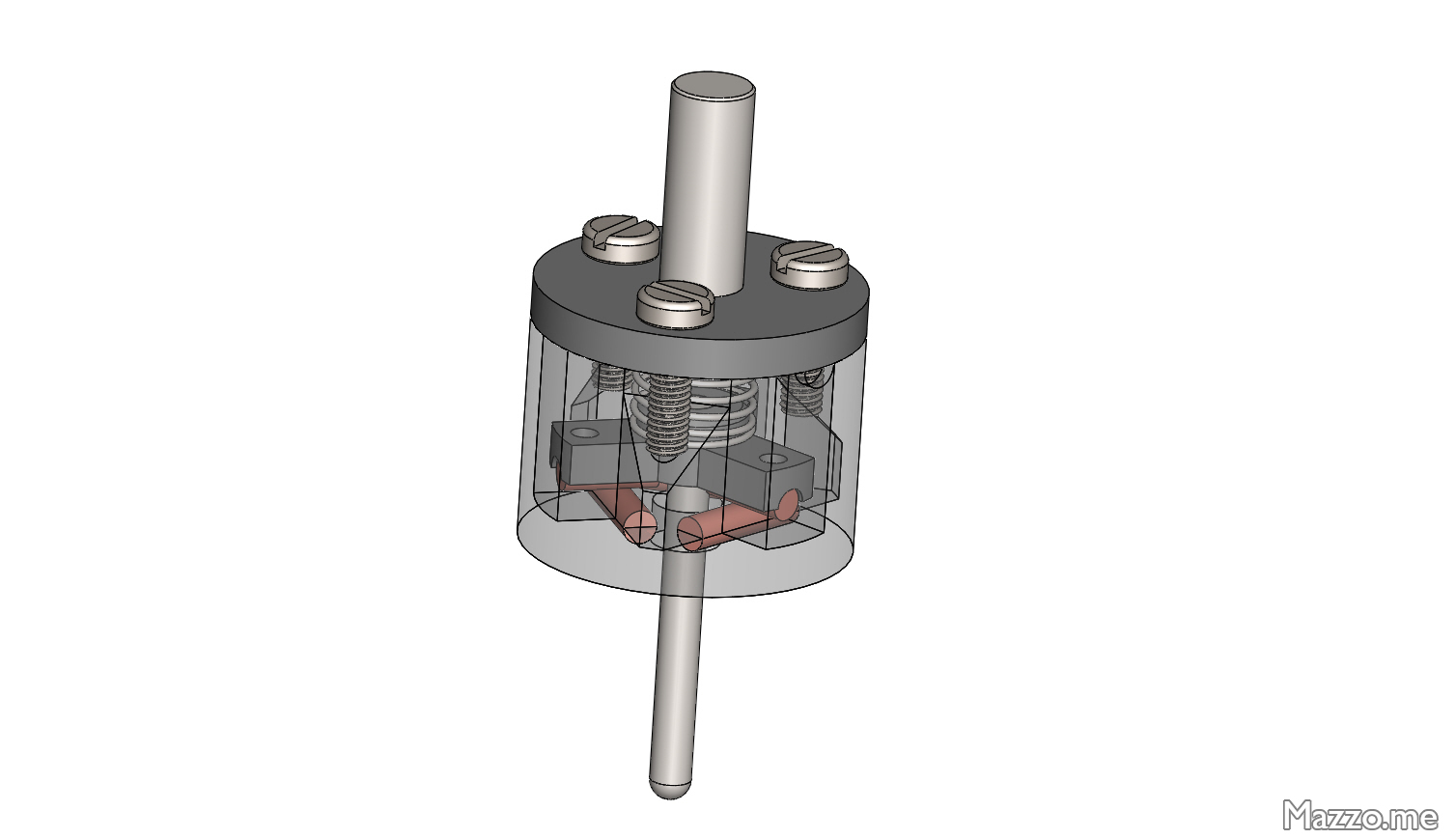

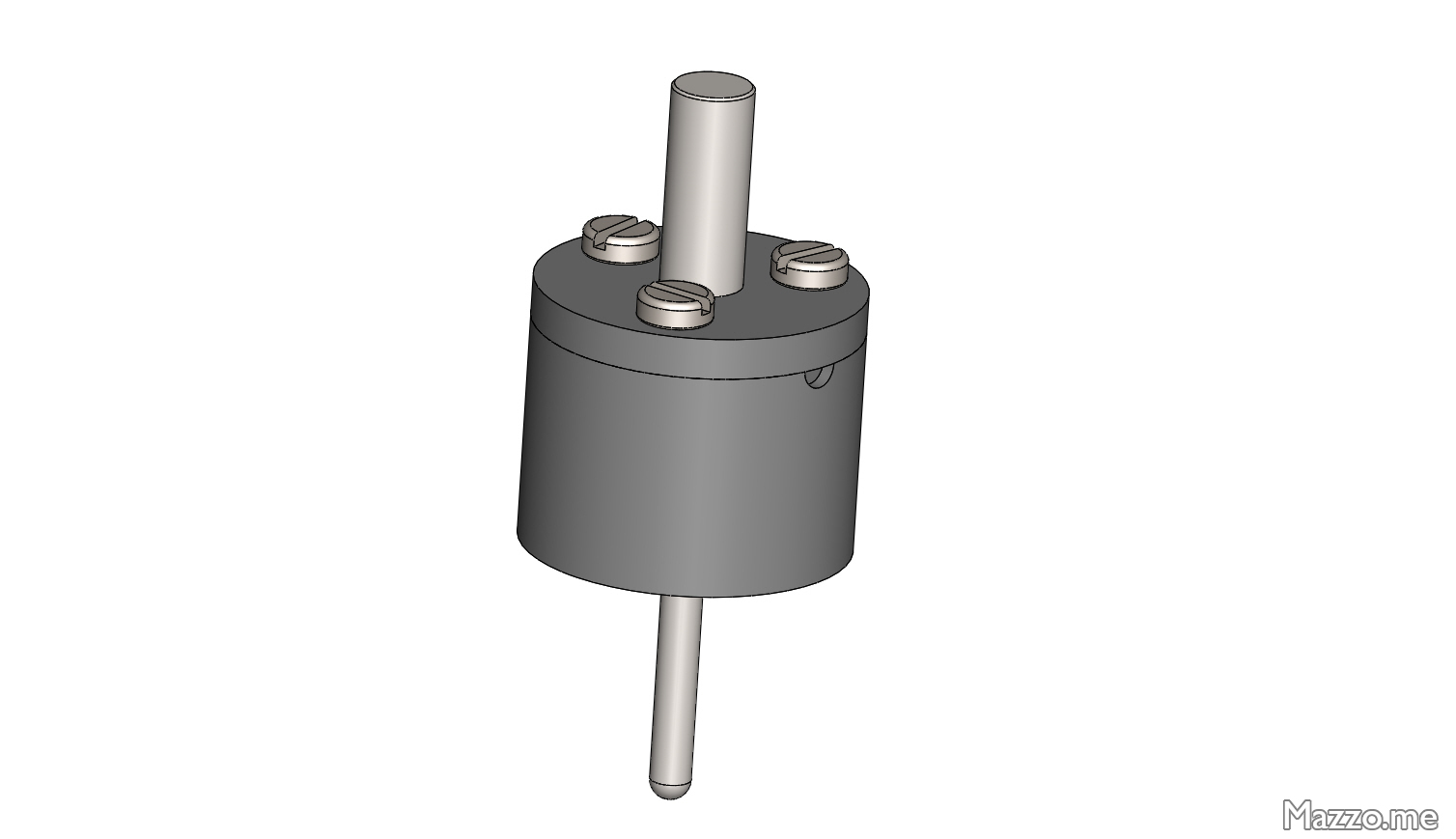

Ho disegnato il sistema con il programma CAD SolidWorks:

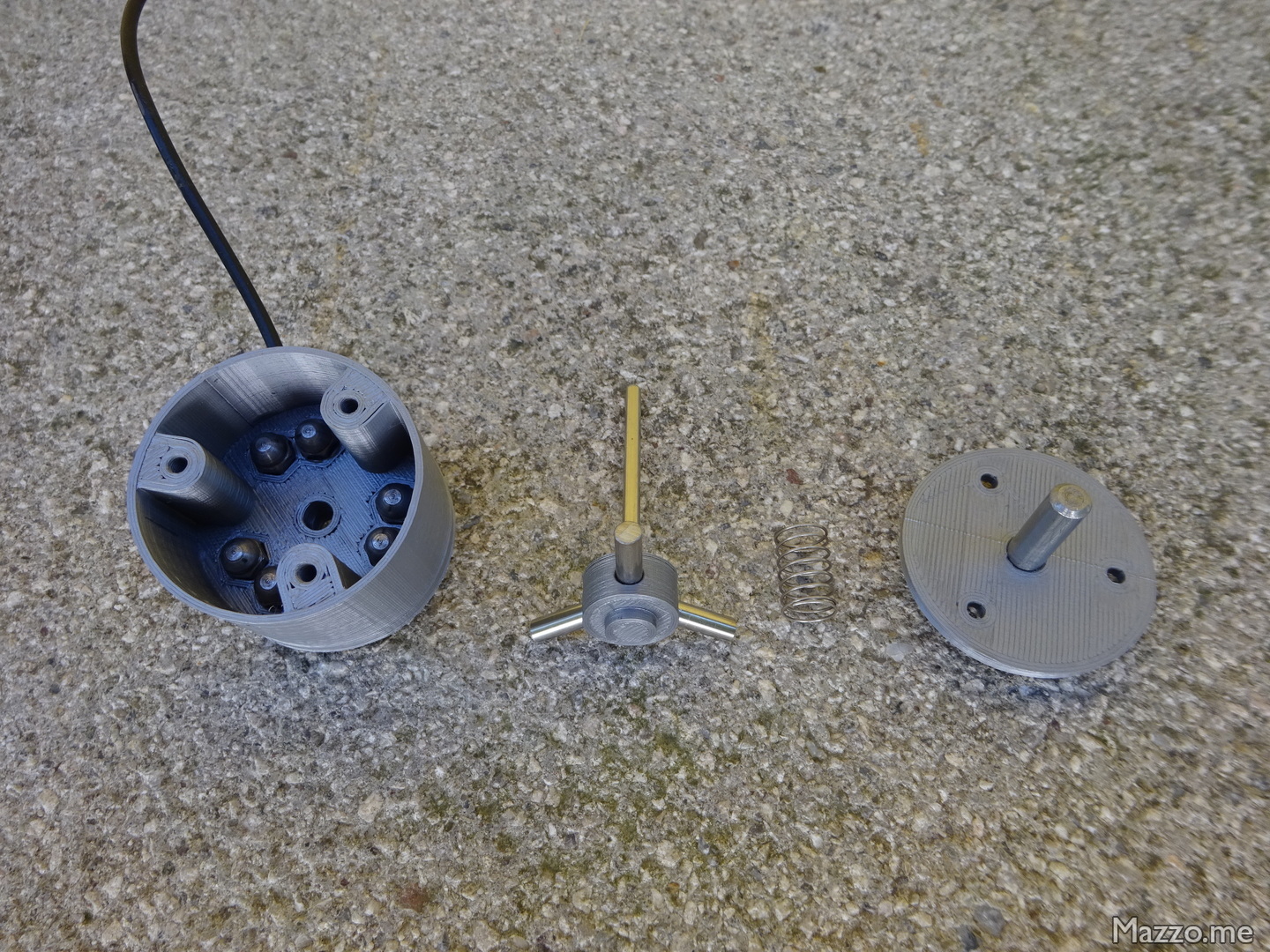

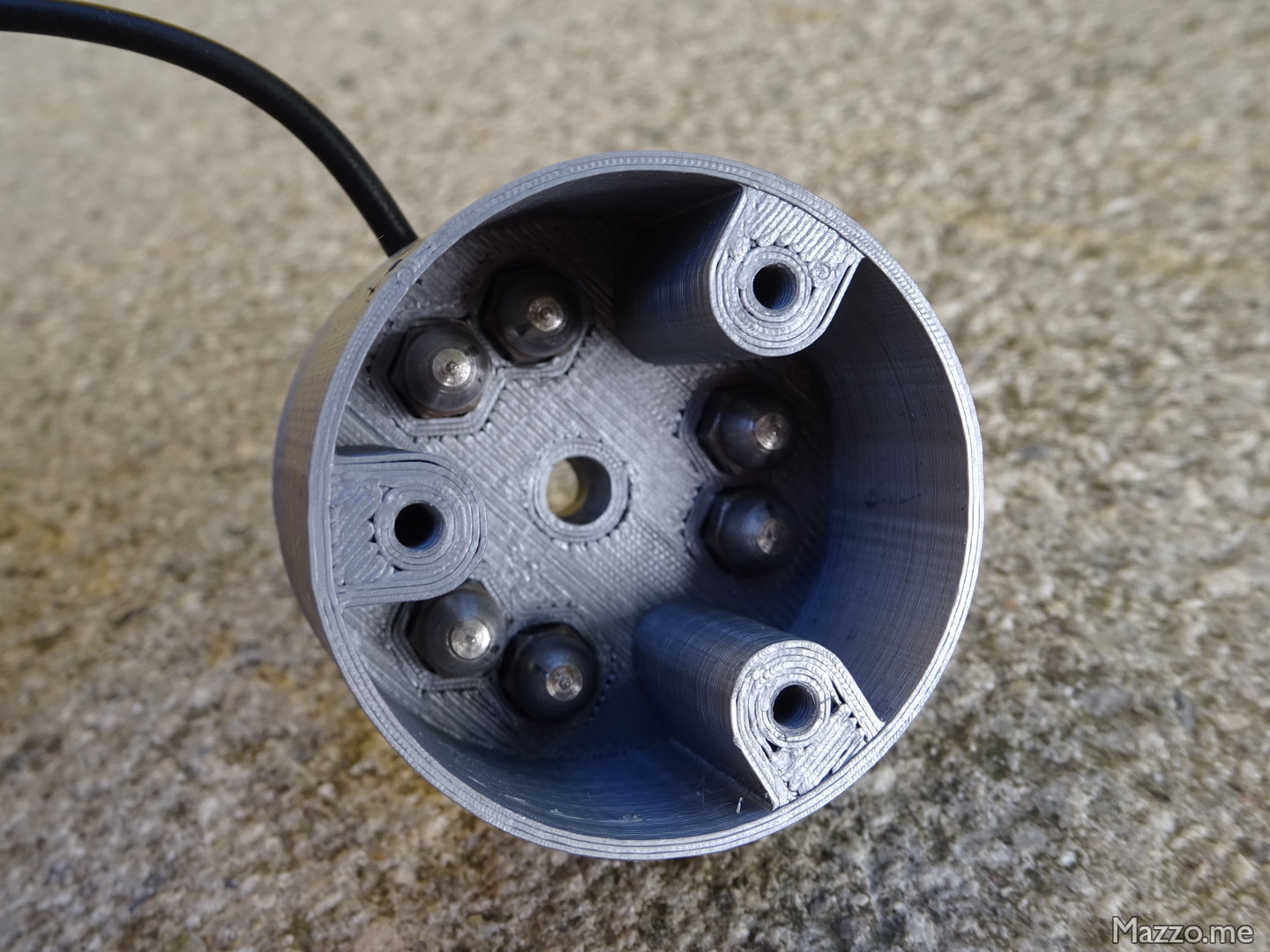

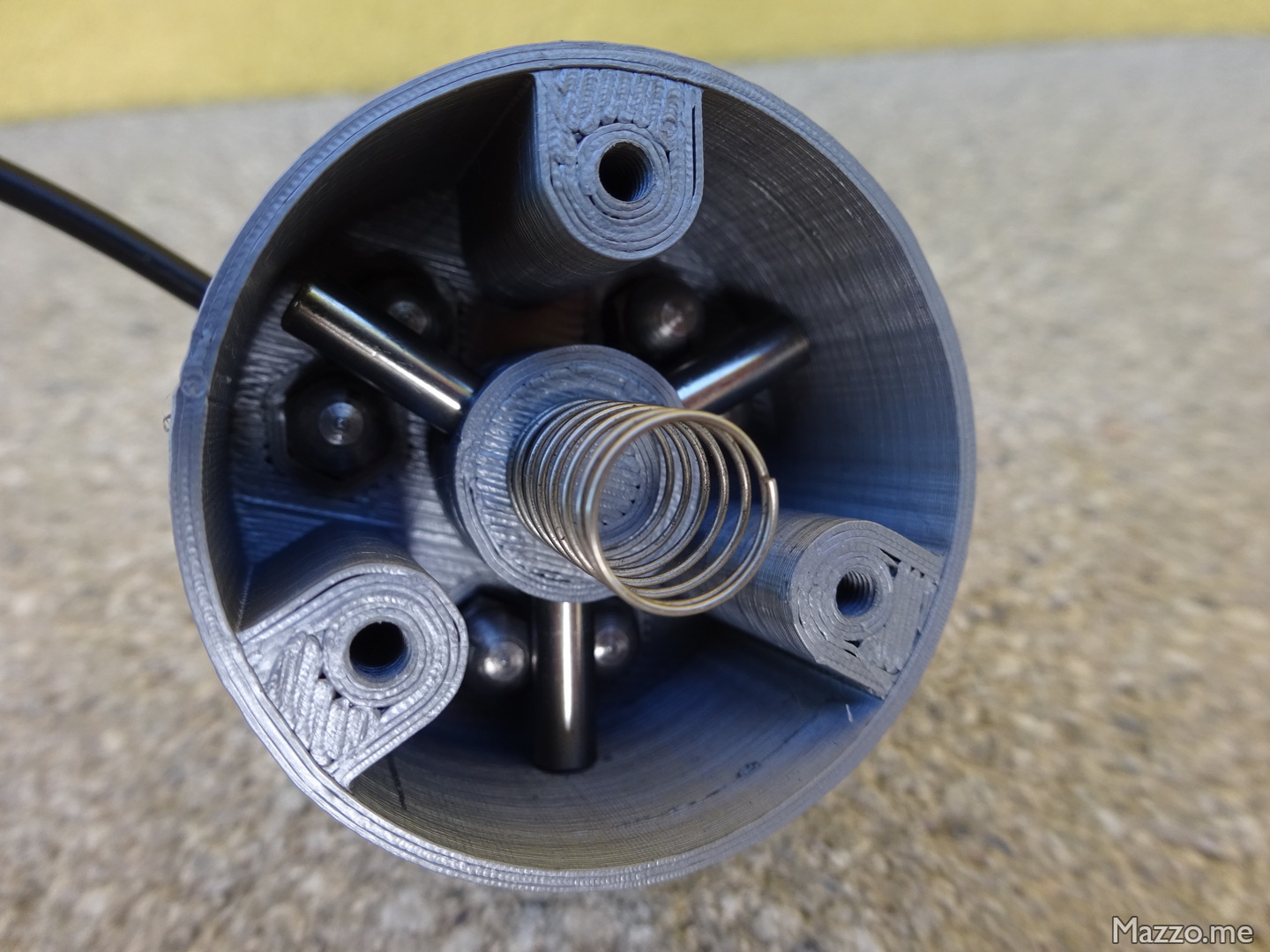

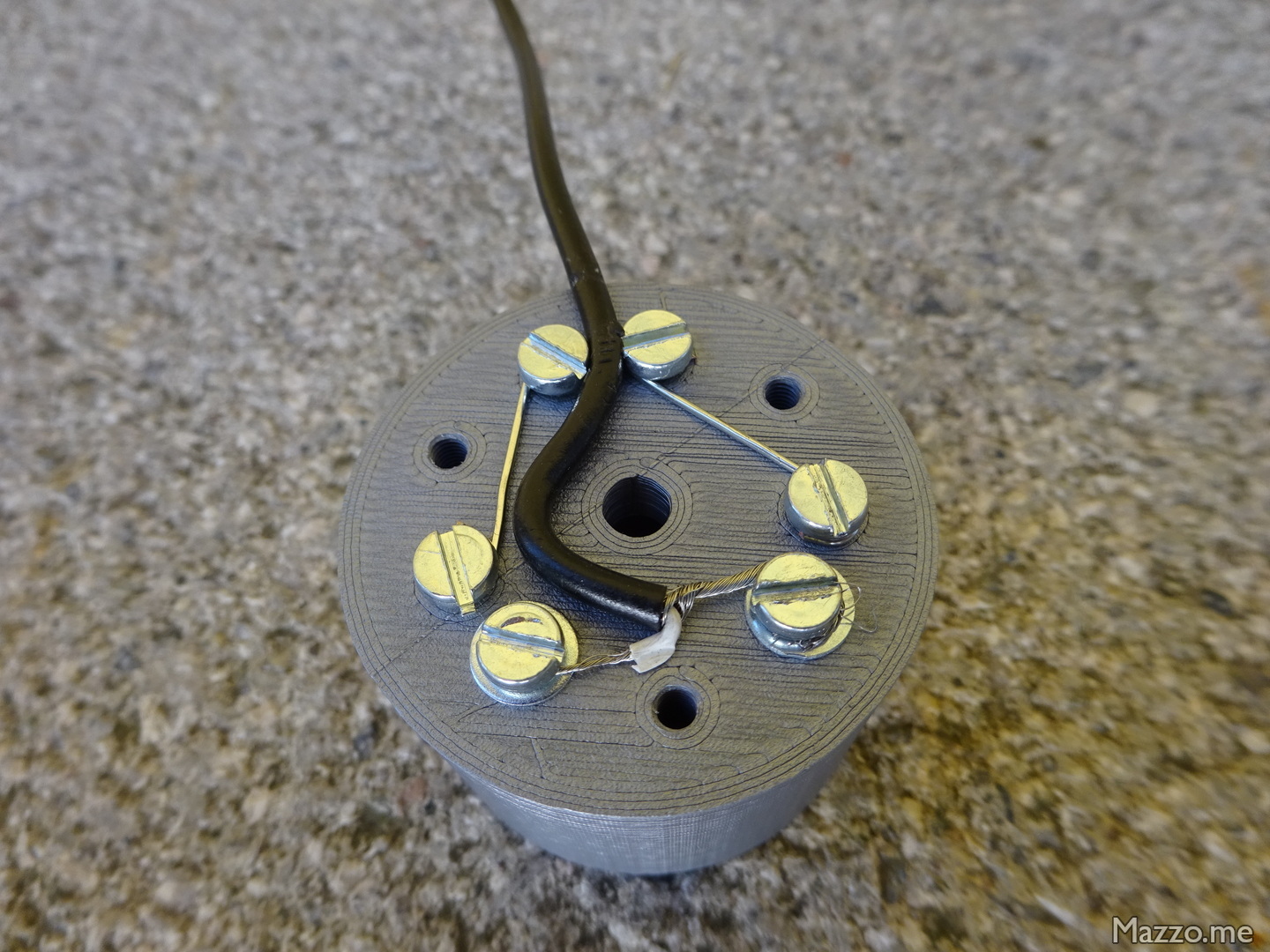

Prima di realizzare questa versione finale del tastatore avevo fatto un altro tentativo con un sistema a sei contatti, ma oltre che essere più ingombrante non sempre funzionava correttamente. Avendo solo tre contatti invece il circuito è sempre chiuso correttamente.
